以下是對 UPS 電源旁路供電以及 UPS 電源旁路隔離變壓器的工作原理和功能的介紹：

UPS 電源旁路供電

UPS 電源旁路供電是指在 UPS 系統中，當出現某些特定情況時，負載由市電等旁路電源直接供電，而不再經過 UPS 的逆變器等環節。具體情況如下5：

• 逆變器故障：當逆變器出現如過溫、短路、輸出電壓異常等故障時，為避免損壞并保證負載持續供電，UPS 會自動切換到旁路供電模式，由旁路電源為負載提供電力。

• 過載情況：當負載超過了逆變器的承受范圍，超出其輸出能力時，逆變器可能無法正常工作，此時 UPS 會將負載切換到旁路電源，確保負載能繼續獲得電力供應。

• 維護需求：在對 UPS 進行定期維護或檢修時，為了能在不斷電的情況下進行操作，也會將負載切換到旁路供電，使 UPS 內部與負載隔離，方便維護人員安全地進行維護工作。

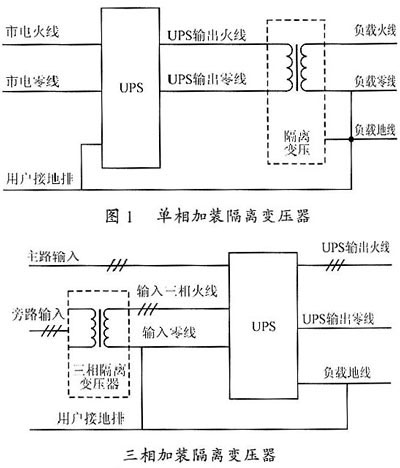

UPS 電源旁路隔離變壓器的工作原理和功能

• 工作原理

• 電磁感應基礎：和普通變壓器一樣，基于電磁感應原理。初級繞組接入交流電源后，交變電流在鐵芯中產生交變磁場。根據電磁感應定律，交變磁場會在次級繞組中感應出交變電動勢，從而在次級側產生相應的交流電壓。

• 電氣隔離實現：初級繞組和次級繞組之間通過鐵芯進行電磁耦合，但繞組之間有良好的絕緣。這使得輸入和輸出電路在電氣上相互隔離，即初級側和次級側沒有直接的電氣連接，只有電磁聯系。

• 功能

• 電氣隔離保障：將 UPS 旁路電源與負載徹底隔離，使負載側電路不受旁路電源側電路電氣干擾。能有效阻擋電網中的共模干擾、差模干擾、諧波、尖峰脈沖等，防止這些干擾進入負載設備，提高設備運行穩定性，保護設備免受電氣干擾損壞。

• 電壓匹配調節：可將輸入的旁路電源電壓轉換為適合負載的電壓等級。不同負載設備可能需要不同的電壓，如有些需 220V，有些需 380V 等，旁路隔離變壓器可將市電等旁路電源的電壓變換為負載所需電壓，確保負載正常工作。

• 故障保護作用：當 UPS 系統或負載出現短路、過載等故障時，其短路阻抗能限制短路電流大小。延緩短路電流對 UPS 主機、負載設備和變壓器自身的沖擊，為保護裝置動作提供時間，避免設備因過大電流而損壞。

• 諧波抑制功能：電力系統中存在各種諧波，旁路隔離變壓器可對一定頻率范圍內的諧波進行抑制和衰減。使輸出到負載的電源波形更接近正弦波，減少諧波對負載設備的不良影響，提高供電質量，保證負載設備正常運行。
