SBW補償式電力穩壓器原理:

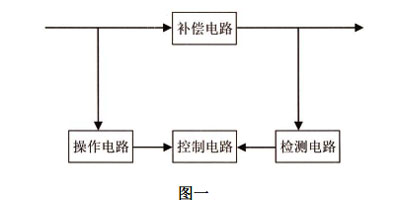

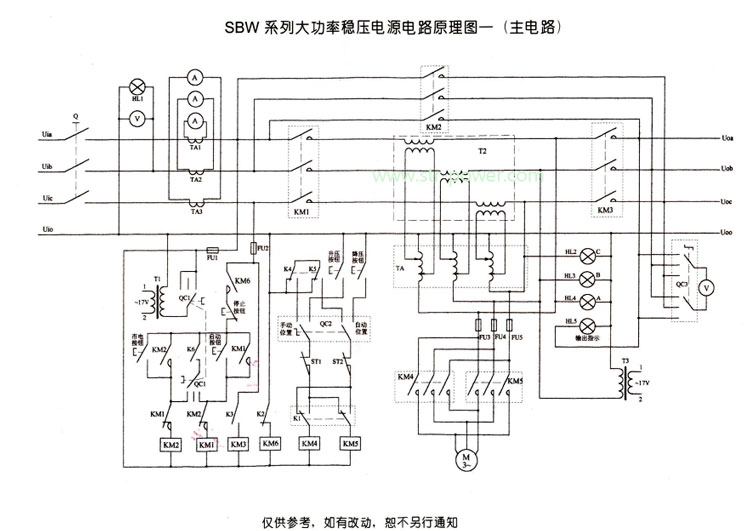

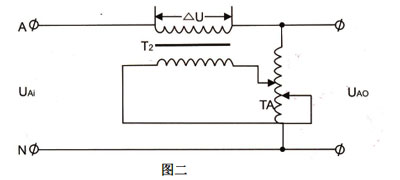

SBW 系列穩壓器由補償電路、檢測電路、控制電路及操作電路組成，如圖一所示，其 中補償電路、檢測電路、控制電路組成了輸出電壓的自動補償系統。 補償電路由補償變壓器T2 和帶有伺服電機及減速傳動的調壓變壓器TA 組成，其輸出 電壓自動補償原理以A 相為例簡述如下：由圖二可知，當不計補償變壓器阻抗壓降時，則 有：

UAO=UAi ±△U

式中：UAi 為穩壓器A 相輸入電壓；

          △U 為穩壓器A 相補償電壓；

          UAO 為穩壓器A 相輸出電壓。

當輸入電壓UAi 變化或者由負載擾動而引起輸出壓UAO 變化時，則檢測電路從穩壓 器輸出端取得采樣信號，而給出控制指令使伺服電機驅動碳刷在調壓器線圈表面作往復滑 動，調節其輸出電壓的大小，從而改變了補償變壓器的補償電壓△U 的方向和大小，以實 現自動保持穩壓器輸出電壓UAO 的穩定不變。

穩壓器主要部件功能簡介：

1、補償變壓器(T2)   補償變壓器(T2)是一臺可改變電壓的三相干式變壓器。

2 、調壓變壓器(TA)： 調壓變壓器是一臺由伺服電機驅動三對對稱滑動碳刷的三相自耦變壓器。伺服電機經鏈條帶動碳刷沿自耦變壓器圓筒式繞組的裸露部分(滑道)滑動時，能平穩調節二次電壓△ U(補償電壓)維持輸出電壓穩定。

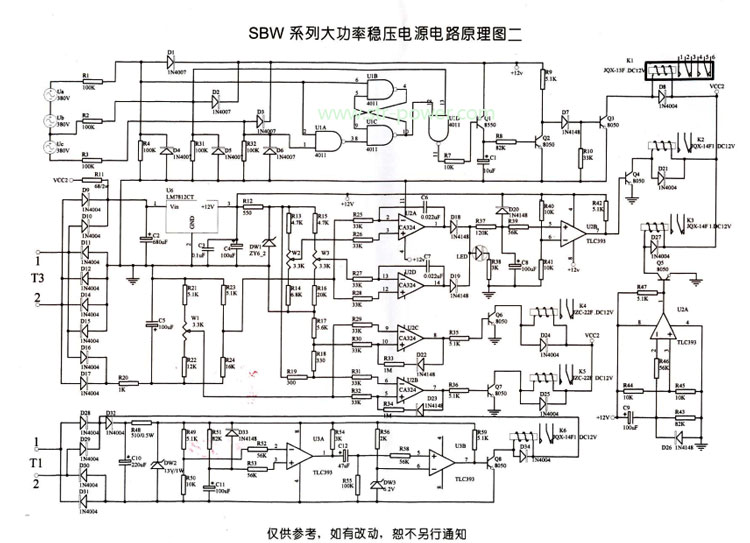

3、控制電路： 控制電路由相序檢測電路、電壓檢測電路和自啟動電路三部分所組成。相序檢測電路 是由與非門CD4011、繼電器K1 組成相位識別電路，當輸入相線相序正確或不正確時，繼 電器K1 不吸合或吸合來調整伺服電機的相序，使其均能正常運轉。

電壓檢測電路是由采樣、整流、濾波、穩壓及經電壓比較后給出控制指令驅動伺服電機正轉、反轉或停轉的控制電路。 自起動電路的作用是當市電停電后重新來電時，穩壓器能自動啟動送電，不需人工啟動。
