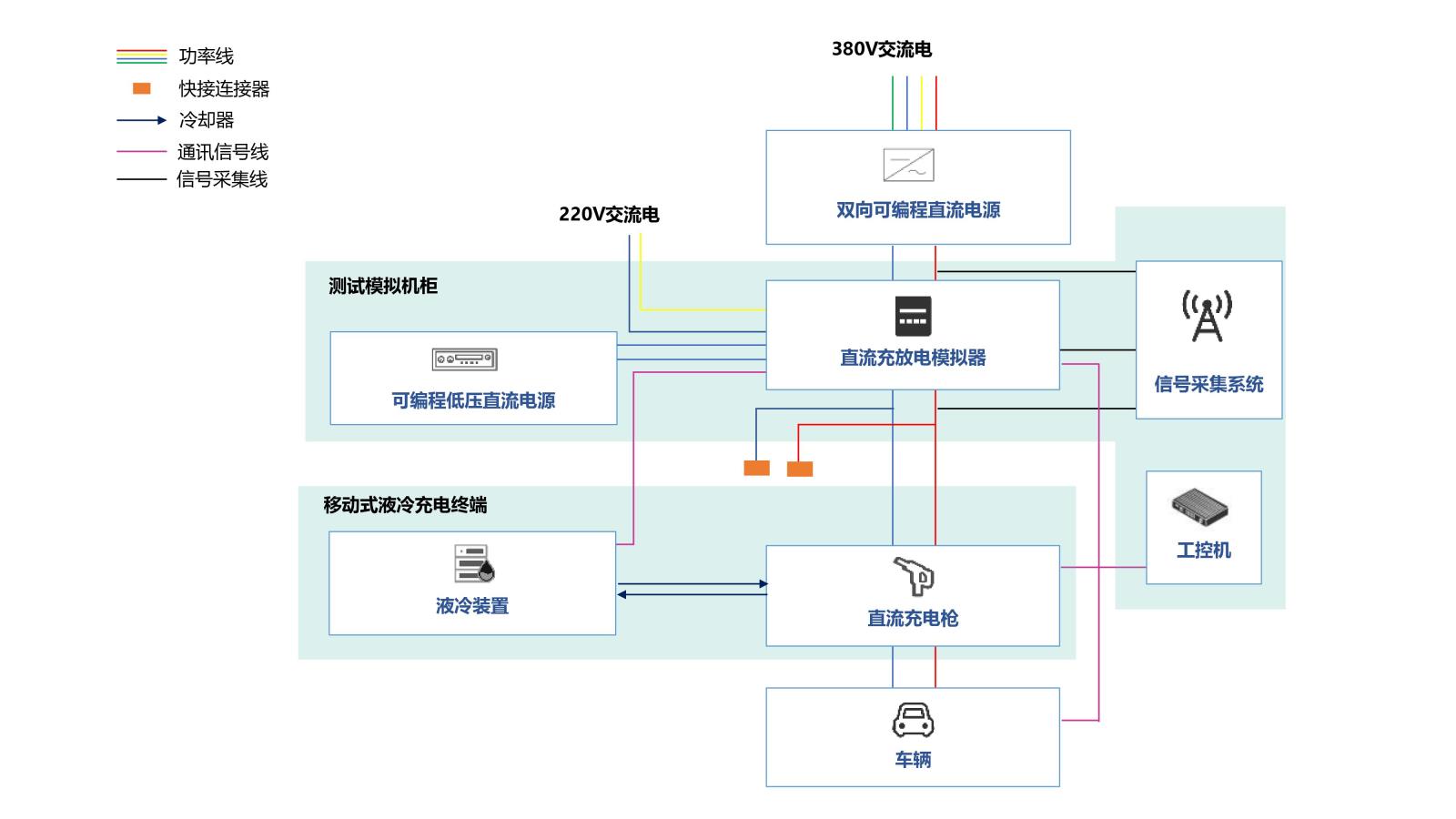

目前市場上的新能源汽車超級充電測試系統主要包括以下三部分：雙向可編程直流電源；測試模擬機柜（包含可編程低壓直流電源、工控機、控制單元，信號采集單元及采集接口、直流充放電模擬器（模擬不同類型充電標準）、通訊模塊、充電連接器、上位機及測試軟件、及相關電氣回路、散熱系統等）；移動式液冷充電終端（包含液冷裝置、液冷充電槍頭及對應電氣回路等）。

1,充放電模擬：雙向直流電源及直流充放電模擬系統，模擬符合不同充電標準（包含2015國標，歐美標，2015+，Chaoji等標準）的非車載充電機（向車輛提供包含導引電路/通訊/能量的傳輸），實現對車輛的充放電。

2, 信號采集：信號采集接口提供包含輸入輸出電壓/電流、通訊信號，標準規定的導引信號采集接口，以支持充放電過程中使用外接儀器設備對充電過程中的信號進行采集分析。

3,充電連接：移動式充電終端，作為充電連接器，實現模擬充電機-車輛的連接，并可通過快接連接器接入不同充電標準的充電終端。

4,設備冷卻：在進行超過250A的大功率充電時，充電終端配備液冷裝置，并通過液冷裝置，控制充電過程中連接器的溫度。

5,運行監控：工控機（PC）作為系統的主控器，通過上位機程序提供對充電模擬器運行狀態/運行方式/的控制以及監控。
