一、UPS隔離變壓器的解決零地電壓原理
1，電氣隔離與零地短接
隔離變壓器通過斷開輸入側與輸出側的電氣連接，將UPS輸出端的零線與電網零線隔離。在變壓器副邊（輸出側）重新建立新的零線，
并將此零線與地線短接，從而消除輸入側零線上累積的電壓差，使輸出端的零地電壓趨近于零
2，消除高頻諧波干擾
UPS內部的開關電源和EMI電路會產生高頻諧波，這些諧波通過零線和地線傳播導致零地電壓升高。隔離變壓器的電感特性可濾除高頻諧波，
減少電磁干擾對零地電壓的影響
3，旁路與逆變路徑優化
對于大功率三進三出UPS，在旁路輸入側加裝隔離變壓器，可在旁路供電時同樣實現零地電壓控制；對于中小功率UPS，
直接在輸出端加裝隔離變壓器，確保逆變和旁路模式下的零地電壓均符合要求
二、實際應用效果
1，顯著降低零地電壓
案例顯示，加裝隔離變壓器后，原本高達6V的零地電壓可降至1V以下，滿足服務器、小型機等設備對零地電壓≤2V的要求
2，提升供電質量
隔離變壓器不僅能降低零地電壓，還能抑制負載端的諧波干擾，優化電壓波形，提高設備運行的穩定性
3，兼容性與安全性
該方法適用于大多數UPS系統（尤其是無內置隔離變壓器的機型），且不影響電網和負載的正常運行。
但需注意：負載零線必須與電網零線完全隔離，接地系統需符合規范（接地電阻≤4Ω），否則可能引發安全隱患
三、實施注意事項
1，安裝位置選擇：中小功率UPS建議在輸出端加裝；大功率三進三出UPS應在旁路輸入側加裝
2，接地要求：變壓器副邊零線必須與地線可靠短接，且整個接地系統需低阻抗、高質量
3，三相平衡與線徑優化：若零地電壓?jiǎn)栴}由三相負載不平衡或零線線徑不足引起，需同步優化配電設計
（如增大零線截面積、均分負載）以提升整體效果
四、總結
加裝隔離變壓器是解決UPS輸出端零地電壓過高的成熟方案，尤其適用于精密設備（如服務器、醫療儀器）的供電場景。
其原理是通過電氣隔離和零地重構消除干擾電壓，實際應用中效果顯著，但需結合配電系統優化和規范施工以確保長期可靠性。

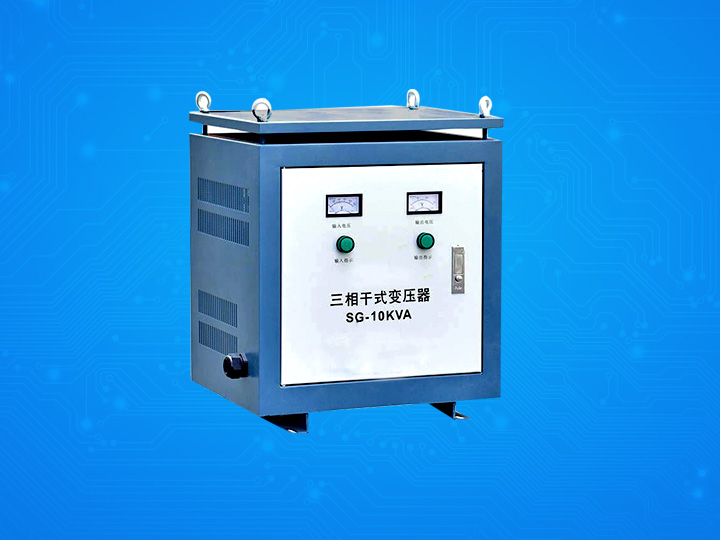

該UPS專用隔離變壓器，采用全銅線，日本進口0.35矽鋼片制作而成。采用先*的進口西班牙繞線機和全套真空壓力浸漆設備;繞組
采用脫胎整列繞制方法;變壓器全套進行真空浸漆。變壓器工作噪音低,損耗小,溫升小,壽命長。
隔離變壓器的控制柜可根據用戶的需要增加各種控制開關（斷路器、接觸器），檢測儀表（電壓表、電流表、功率表）指示燈等
組成一個完整的電源設備。柜體的順色可以根據用戶的需要任意選擇。
山杰UPS零地電壓專用隔離變壓器,是解決機房零地電壓過高的良好方案。低功耗，高穩定。
