產品型號：
產品尺寸：
產品分類：變頻電源
產品描述：變頻電源還具有可靠性高、動態反應速度快、人機界面友好、測量精度高、帶載能力強、穩定性好等優點。產品廣泛應用于家電、電機、電動工具、開關電源、變壓器、電壓/電流互感器、認證檢測機構、高?？蒲性核鶎嶒炇业刃袠I(yè)。

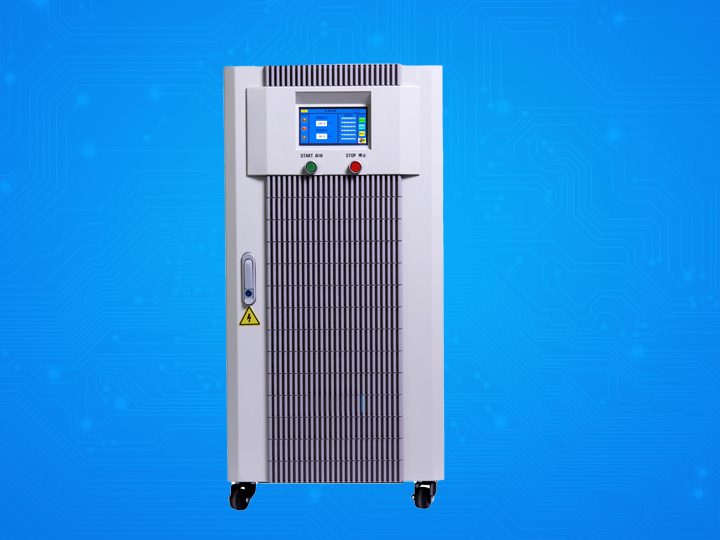

該觸摸屏式變頻電源，以微處理器為核心，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性,現選用的逆變單元，均通過了我們工程師長時間的專業測試， 具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕、并機輸出等特點，具有短路、過流、過載、過熱，過欠壓、輸入缺相、輸出缺相等保護功能，以保證電源可靠運行。
變頻電源還具有可靠性高、動態反應速度快、人機界面友好、測量精度高、帶載能力強、穩定性好等優點。產品廣泛應用于家電、電機、電動工具、開關電源、變壓器、電壓/電流互感器、認證檢測機構、高?？蒲性核鶎嶒炇业刃袠I(yè)。

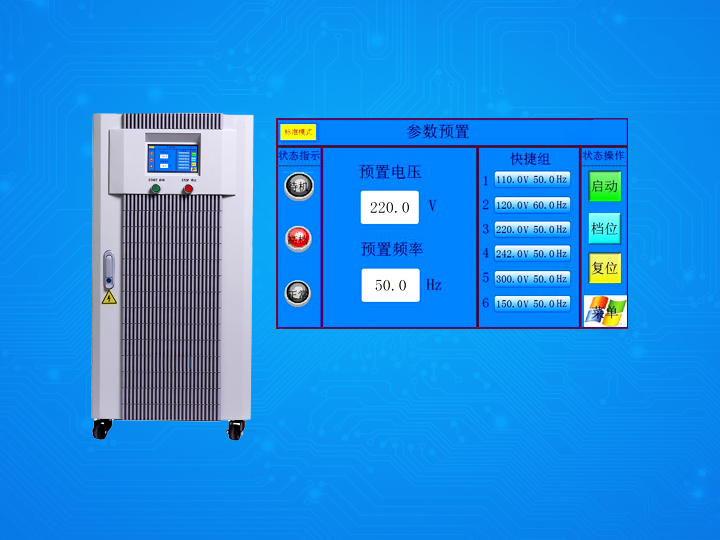

（1）大屏幕、高清晰觸摸屏視窗（7寸真彩觸摸屏），方便、友好的人機界面，可完整顯示所有設定參數和測量值，人性化的界面將變頻電源引領入精密儀器領域；
（2）過載能力可達3倍，大大降低電機類負載所需電源容量。
（3）可在觸摸屏上使用虛擬數字鍵盤快速設定輸出電壓、頻率等各項參數；

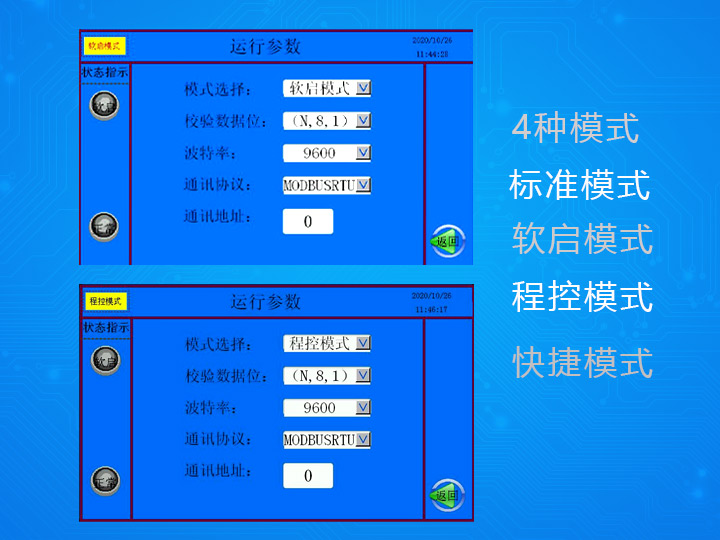

（4）標配編程功能，可設置多達20組輸出電壓、頻率、運行時間，并可設置多達9999次循環，真正實現程控變頻電源功能；
（5）標配軟啟動功能，專門針對電機負載，有效解決電機啟動電流過大的帶載問題，明顯提高帶載能力。
（6）標配RS232接口、可選RS485接口、以太網接口，與電腦連接構成智能化電源，可遠程遙控、遙測、數據更換，實現對負載電氣特性的實時監測記錄；
（7）可同時顯示設定電壓、設定頻率，實測輸出電壓、輸出電流、有功功率及各種保護指示；
（8）具有故障自診斷功能，保護功能直接顯示在觸摸屏界面上，更方便、直觀，提高可維修性；
（9）采用三級溫控技術，在空載、輕載和重載時自動切換內部散熱風機轉速，即能保證空載和輕載時較低的噪音，又能保證重載時具有足夠的散熱能力。
型號 | SS7-15 | SS7-20 | SS7-30 | SS7-45 | SS7-60 | SS7-100 | ||
容量 | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 100KVA | ||
電路形式 | （IGBT）SPWM 脈波寬度調變方式 | |||||||
操作方式 | 觸摸式快速調節輸出電壓、頻率 | |||||||
輸 入 | 輸入電壓 | 三相三線 380V±15% | ||||||
輸入頻率 | 50HZ/60HZ±5% | |||||||
相數 | 三相四線，相位差 120°±2° | |||||||
輸 出 | 輸出 電壓 | 范圍 | 低檔：0-150V，高檔：0-300V | |||||
誤差 | ±（0.3%讀數值 +0.3%滿量程值） | |||||||
輸出 電流 | 低檔 | 46A | 60A | 90A | 136A | 182A | 303A | |
高檔 | 23A | 30A | 45A | 68A | 91A | 151A | ||
誤差 | ±（0.3%顯示值 +0.3%滿量程值） | |||||||
輸出 頻率 | 范圍 | 45-70HZ 可調，100Hz、120Hz、200Hz、240Hz 定點 | ||||||
誤差 | ±0.1% | |||||||
頻率穩定度 | <±0.05% | |||||||
瞬態恢復時間 | ≤20ms | |||||||
源電壓效應 | ≤1% | |||||||
負載效應 | ≤1% | |||||||
波形失真度 | <1%（高/低檔電壓為 220V/110V±15%，阻性負載） | |||||||
效率 | ≧85% | |||||||
過載能力 | 100% -110% ，5min；110% -≤150% ，1min；150% -200% ， 5S；200% -300% ，2S；≥300% P 額立即關斷輸出 | |||||||
保護功能 | 輸入無熔絲開關、輸出無熔絲開關、電子電路快速偵測過電壓、過電流、過載、過高溫﹠短路 自動保護及報警顯示 | |||||||
顯示 | 顯示方式 | 7 寸觸摸屏顯示 | ||||||
輸出電壓 | 分辨率 0.1V；顯示精度：±（0.3%讀數值 +0.3%滿量程值） | |||||||
輸出電流 | 分辨率 0.1Hz；顯示精度：0.1% | |||||||
輸出頻率 | 分辨率 0.1A；顯示精度：±（0.3%讀數值 +0.3%滿量程值） | |||||||
輸出功率 | 分辨率 0.1KW；顯示精度：±（0.45%讀數值 +0.45%滿量程值） | |||||||
功能 | 快捷設置 | 6 組電壓/頻率快捷組并可自定義設置 | ||||||

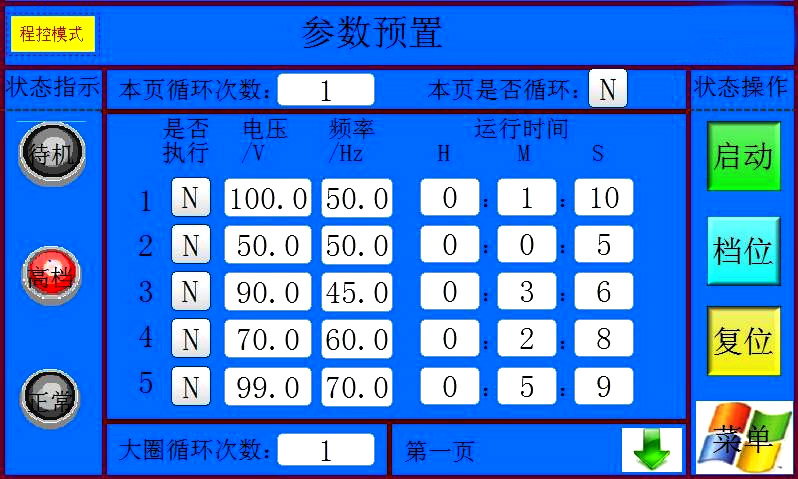

編程功能 | 可設置 20 組電壓/頻率，每組運行時間可設置 99H：99M：99S，可循環 9999 次 | |||||||
軟啟動功能 | 可設置初始電壓、運行電壓及升壓時間，升壓時間可設置 1-99S | |||||||
通訊功能 | 標配 RS232；可選配 RS485、網口通訊 | |||||||
電阻補償 | 0.000-0.500 歐 | |||||||
安全 | 絕緣阻抗 | ≥DC500V,10MΩ | ||||||
耐壓絕緣 | DC2100V,10mA，60S | |||||||
冷卻方式 | 強制風扇冷卻 | |||||||
環境 | 工作溫度 | 0～40℃ | ||||||
相對濕度 | 0～90%（非凝結狀態） | |||||||
海拔高度 | <1500m | |||||||
外形尺寸 | 600*1170*1110（ W*H*D） | 700*1360*1210（ W*H*D） | 750*1440*1360（ W*H*D） | |||||
