產品型號：
產品尺寸：
產品分類：可編程電源
產品描述：可編程電源具有恒壓和恒流模式，19“機架安裝功能，LIST編程動態輸出，內置模擬程控（5V/10V/5K/10K）信號、USB、LAN、CAN、RS-232/485通信接口可選，支持Modbus-RTU和SCPI行業標準通信協議，用戶可選擇自己需要的協議與通訊模式。

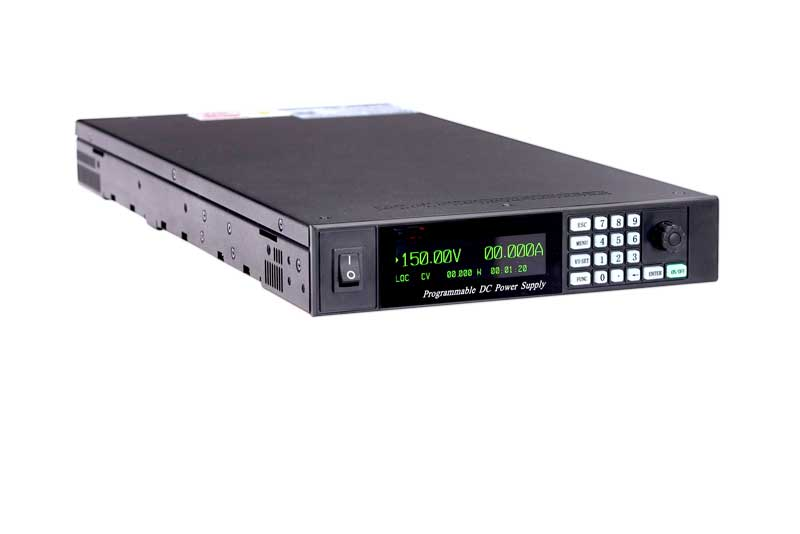

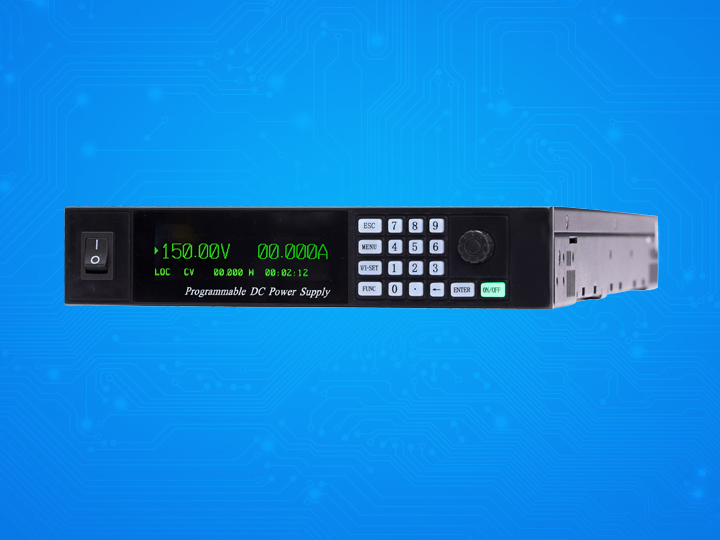

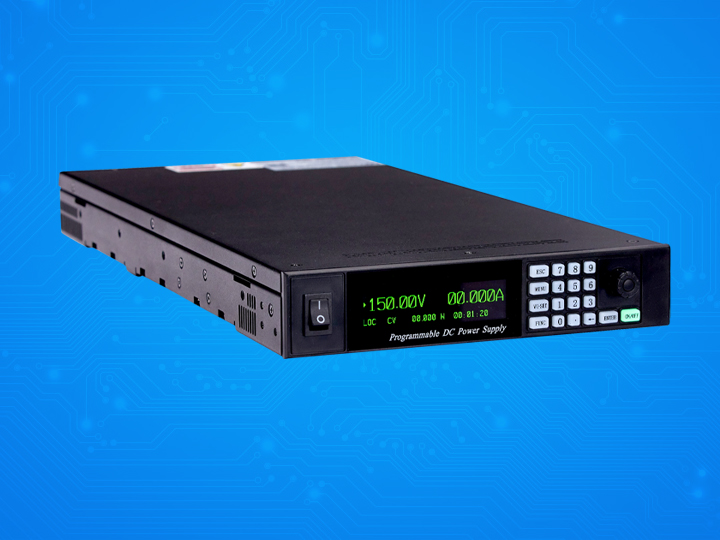

PM系列高精度可編程直流電源是我公司為了滿足廣大客戶的需求推出的一款高品質、高功率密度、多功能的高性價比產品，1U半寬機型最大功率可達1.7KW，本系列產品規格電壓最高可到2100V，電流最大可到170A，內置PFC功率因數校正電路，輸入電壓滿足全球電網寬范圍應用。
本系列電源具有恒電壓（CV）和恒電流(CC)兩種工作模式，并在運行模式之間自動切換，還具有內置的用戶可設置的恒功率(CP)限制模式，內置模擬程控（5V/10V/5K/10K）信號、USB、LAN、CAN、RS-232/485通信接口可選，支持Modbus-RTU和SCPI行業標準通信協議，用戶可根據需要進入菜單選擇自己需要的協議與通訊模式。
1, 用于ATE和OEM應用的19“機架安裝功能
2, 高分辨率16位ADC和DAC
3, 輸入有源功率因數校正 LIST編程動態輸出
4, 輸出電壓高達2100V，電流高達170A
5, CV恒壓/CC恒流/CP恒功率運行模式
6, 內置USB、可選配RS-232/485、CAN、LAN、422、模擬量 電壓和電流斜率控制
7, OLED顯示屏5位顯示，支持中、英文雙語言菜單切換顯示, 支持Modbus-RTU和SCPI行業標準通信協議
8, 最終設置記憶功能；定時器功能
9, 自動啟動/安全啟動：用戶可選擇
10,內置遠程隔離模擬程序/監控接口(選配)

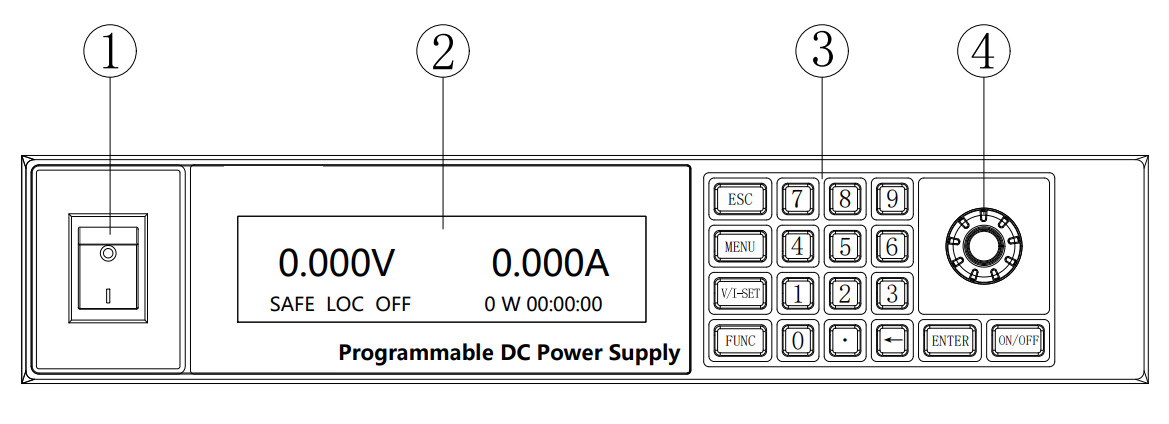

1 電源開關 ，2 電源輸出電壓、電流、功率、工作時間、信號狀態顯示（信號代碼見下表）
顯示 | 描述 | 顯示 | 描述 | |
CC | 恒流模式 | AUTO | 上電自動輸出模式（默認ON） | |
CV | 恒壓模式 | SAFE | 上電安全輸出模式（默認OFF） | |
CP | 恒功率模式 | REM | 遠程控制模式 | |
OVP | 過壓保護 | LOC | 本地操作模式 | |
OCP | 過流保護 | EXTI | 遠程模擬信號電流模式 | |
OPP | 過功率保護 | EXTV | 遠程模擬信號電壓模式 | |
| 按鍵鎖定（按住編碼器旋鈕3S后松開解鎖） | EXTIV | 遠程模擬信號同時控制電壓/電流模式 |

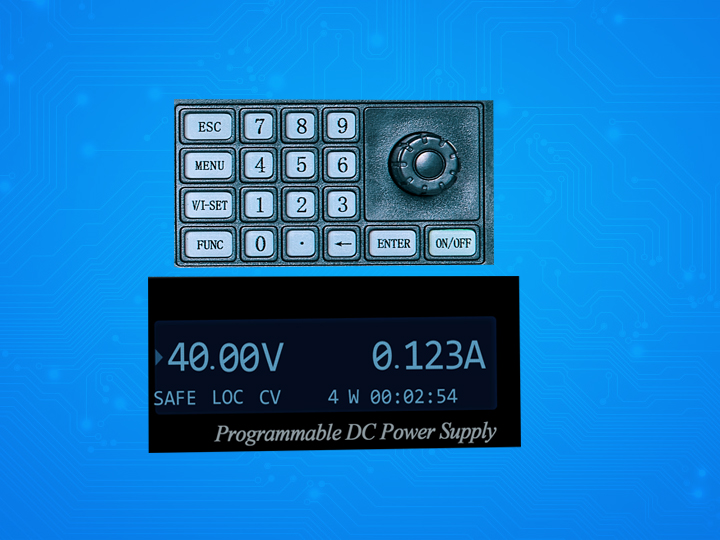

3 數字鍵鍵與功能鍵操作區（功能描述見下表）
ESC | 退出/返回鍵（返回上一級菜單） |
MENU | 菜單按鍵 |
V/I-SET | 電壓/電流設置鍵 |
FUNC | LIST/AUTO功能快捷鍵 |
ENTER | 確認鍵 |
4 編碼器旋鈕：往里按可以當確認鍵使用；在電源輸出工作時可以旋動旋鈕在線調節電壓、電流數值；
進入菜單操作界面時可以旋動旋鈕選擇菜單。
| 600W系列 | ||
PM10-60===10V/60A | PM80-7.5===80V/7.5A | PM500-1.2===500V/1.2A |
PM20-30===20V/30A | PM100-6===100V/6A | PM600-1====600V/1A |
PM30-20===30V/20A | PM150-4===150V/4A | PM1000-0.6==1000V/0.6A |
PM40-15===40V/15A | PM200-3===200V/3A | PM1200-0.5==1200V/0.5A |
PM50-12===50V/12A | PM300-2===300V/2A | PM1500-0.5==1500V/0.5A |
PM60-10===60V/10A | PM400-1.5==400V/1.5A | PM2000-0.3==2000V/0.3A |
| 1000W系列 | ||
PM10-100==10V/100A | PM80-13====80V/13A | PM500-2====500V/2A |
PM20-50===20V/50A | PM100-10===100V/10A | PM600-1.7===600V/1.7A |
PM30-35===30V/35A | PM150-7====150V/7A | PM1000-1===1000V/1A |
PM40-25===40V/25A | PM200-5====200V/5A | PM1200-1===1200V/1A |
PM50-20===50V/20A | PM300-3.5===300V/3.5A | PM1500-0.7==1500V/0.7A |
PM60-17===60V/17A | PM400-2.5===400V/2.5A | PM2000-0.5==2000V/0.5A |
1700W系列 | ||
PM10-170===10V/170A | PM80-21====80V/21A | PM500-3.4===500V/3.4A |
PM20-85====20V/85A | PM100-17===100V/17A | PM600-2.8===600V/2.8A |
PM30-56====30V/56A | PM150-11.2==150V/11.2A | PM1000-1.7==1000V/1.7A |
PM40-42====40V/42A | PM200-8.5===200V/8.5A | PM1200-1.4==1200V/1.4A |
PM50-34====50V/34A | PM300-5.6===300V/5.6A | PM1500-1.1==1500V/1.1A |
PM60-28====60V/28A | PM400-4.2===400V/4.2A | PM2000-0.85=2000V/0.85A |
