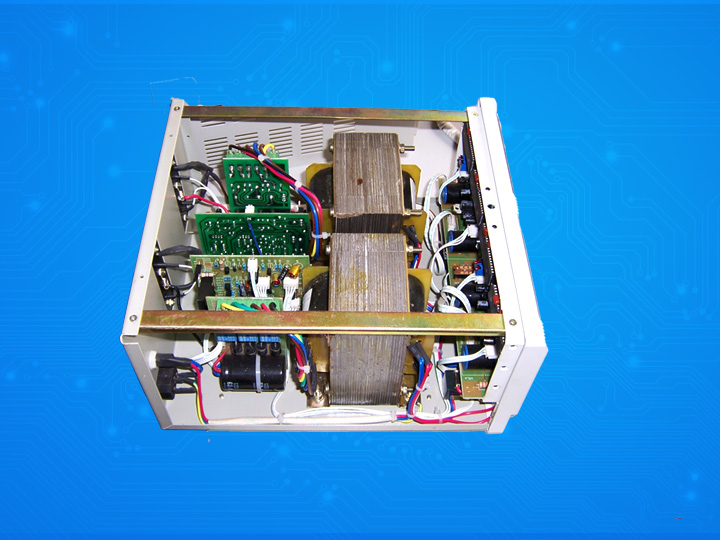

雙路可調直流電源簡介：

該直流電源是CV/CC自動切換直流雙路線性電源。雙路直流電源控制電路輸出的基準電壓加到控制電路的CV（穩壓）誤差放大器負輸入端,從電壓取樣電阻上取得的誤差電壓加到控制電路的CV差放的正輸入端,兩個電壓進行比較后的誤差信號,通過門電路再經放大后加到功率調整管基極,改變調整管基極電流,從而得到一個穩定的輸出電壓。

調節直流電源面板上電壓調節電位器實現輸出電壓的調節。調節直流電源面板上電流調節電位器實現輸出電流的調節。

雙路直流電源控制電路輸出的基準電壓加到控制電路的CC（穩流）誤差放大器負輸入端,A/V（分流器）轉換器取得的電流信號加到控制電路的CC差放的正輸入端,兩個信號進行比較放大,去控制調整管基極電壓達到輸出電流。調節直流電源面板上電流調節電位器實現輸出電流的調節。

雙路直流電源的恒壓-恒流模式轉換：調節雙路直流電源電流(CC)電位器按照需要給以預置電流值，減小負載電阻,輸出電流增加，當輸出電流超過預置的恒流值時輸出電壓開始減小。在恒流模式工作時,即使負載電阻減少至零(輸出短路情況)其輸出電流也不會增加,始終保持在預置值上。直流雙路跟蹤穩壓穩流電源能夠從恒壓模式自動轉換至恒流模式以保護負載不至于過流。

山杰雙路輸出直流電源可以串聯或并聯或設置自動跟蹤使用．兩路串聯時輸出電壓是標稱電壓的2倍，兩路并聯時輸出電流是標稱電流的2倍

也可以正負共地，組成可調型正負輸出線性電源，比如輸出±5V,±12V，±15V，±24V等電壓，滿足各種工業測試，生產線老化需要。

雙路直流電源指標 ：

     輸入電壓：AC220V±10%

     電源效應：  CV≤2*0.0001+3mV     CC≤5*0.001+3mA

     負載效應：  CV≤2*0.0001+10mV  CC≤5*0.001+10mA

     紋波與噪聲：CV≤5mV RMS    CC ≤10mA RMS

     溫度系數：300PPM/℃ (典型值)   (穩壓時)

     溫度系數：500PPM/℃ (典型值)   (穩流時)

常用雙路直流跟蹤穩壓穩流電源規格型號表：

----------------------------------------------------------------------------------------------------------------
