產品型號：
產品尺寸：
產品分類：直流電源
產品描述：山杰直流可調穩壓穩流電源體積小、性能好、造型美觀，可廣泛應用于工業生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。
直流電源簡介：
直流穩壓電源（ 英文名：DC POWER SUPPLY ）是一種電壓與電流連續線性可調，穩壓與穩流自動切換的高精度直流可調穩壓穩流電源?！?/span>
我公司可調直流穩壓穩流電源由隔離變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流取樣電路等構成。當輸出電壓由于電源電壓或負載電流變化而引起波動時，波動的電壓信號經穩壓取樣電路與基準電壓相比較，誤差信號經比較放大器放大后，經放大電路控制調整管，使輸出電壓穩定為設定值。

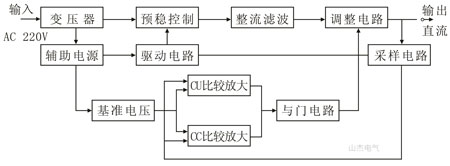

直流穩壓電源原理原理方框圖
線性直流電源的特點：
1,結構簡單,可靠性高。該直流電源核心控制部分為一功率放大器，沒有PWM的振蕩,調整,分頻等電路。技術成熟，性能穩定。
2,輸出紋波小,因調整管工作在線性狀態,本身不產生尖峰噪音,整流元件產生的噪音也很好抑制，一般輸出紋波有效值在幾mV左右。一般的PWM穩壓電源工作在開關狀態，會產生較大的di/dt,du/dt,尖峰噪音可達幾百mV.線性直流電源不存在高頻脈沖,電磁干擾小。
3,動態響應速度快。

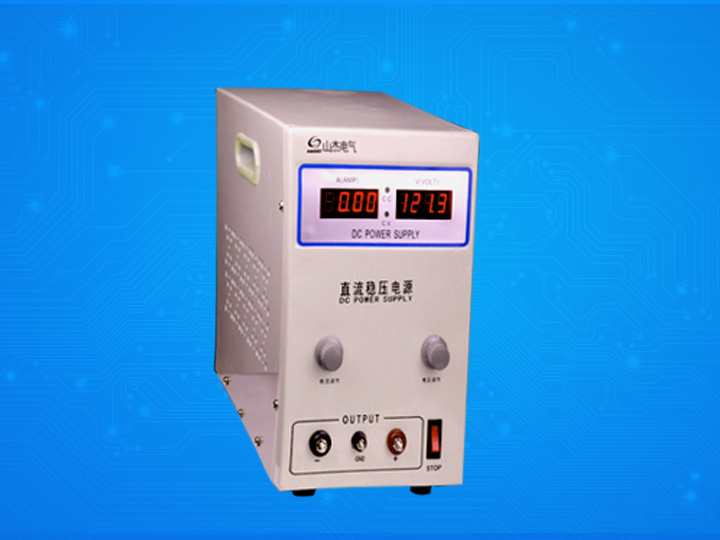

直流電源面板有 2 只LED數顯電壓、電流表分別指示輸出電壓及電流值。用戶可選配4.5位指示表。
直流電源外控功能介紹：
該直流電源可以在輸入端附加模擬量： 4-20MA,0-20mA, 0-5V,0-10V 等，內控時通過電位器控制輸出電壓或者輸出電流；外控時通過模擬量控制輸出電壓或者電流。內控和外控通過開關切換。 也可選輸出模擬量,輸出模擬量直接接入PLC數控設備，做電源工作狀態遠端監控信號。
| 輸入電壓 | 單相220V±10%或者三相380V±10% |
| 輸入頻率 | 50Hz±2% |
| 輸出電壓 | 連續可調 DC：0-15/0-30/0-60V/0-120V/150V/0-200v/0-250V/0-300V/0-500V/0-600v/0-1000v 等 可供選擇 |
| 輸出電流 | 連續可調（DC：0-1A/2A/3A/5A/10A/15A/20A/30A/50A--5000A 等）可供選擇 |
| ?！ ∽o | 過壓和電流限流保護及短路保護 |
| 電源效應 | CV≤1×0.0001+0.5mV CC≤2×0.001+1mA (5A以下） CV≤2×0.0001+3mV CC≤5×0.001+3mA(20A以下） |
| 負載效應 | CV≤1×0.0001+2mV CC≤2×0.001+3mA (5A以下） CV≤2×0.0001+10mV CC≤5×0.001+10mA(20A以下 |
| 紋波和噪聲 | CV≤1mVrms CC ≤5mArms (5A以下）CV≤3mVrms CC ≤10mArms (20A以下）（不同電壓電流值的直流電源相應參數不同，請以本公司確認的書面資料 為準。） |
| 環境溫度 | -10℃～+40℃ |
| 相對濕度 | 20～85% |
直流電源適用場合：
本直流電源具有體積小、性能好、功率大、高穩定、低雜訊，廣泛用于工礦企業老化測試、院?；瘜W實驗、研究所測試、新能源汽車以及自動化設備上配套使用。
直流電源規格 | 輸出電流 | 輸出電壓 | 直流電源尺寸 lwh mm |
0-15V 可調線性直流電源 單路輸出 | 0-2A | 0-15V | 285*155*135 |
0-3A | 0-15V | 285*155*135 | |
0-5A | 0-15V | 285*155*135 | |
0-10A | 0-15V | 390*220*260 | |
0-15A | 0-15V | 390*220*260 | |
0-20A | 0-15V | 450*220*400 | |
0-30A | 0-15V | 450*220*400 | |
0-50A | 0-15V | 490*260*430 | |
0-80A | 0-15V | 520*420*650 | |
0-100A | 0-15V | 580*350*800 | |
0-200A | 0-15V | 580*350*800 | |
0-300A | 0-15V | 580*350*800 | |
0-500A | 0-15V | 650*460*1000 | |
0-30V 可調線性直流電源 單路輸出 | 0-2A | 0-30V | 285*155*135 |
0-3A | 0-30V | 285*155*135 | |
0-5A | 0-30V | 285*155*135 | |
0-10A | 0-30V | 390*155*135 | |
0-15A | 0-30V | 390*155*135 | |
0-20A | 0-30V | 480*250*300 | |
0-30A | 0-30V | 480*250*300 | |
0-50A | 0-30V | 600*275*450 | |
0-80A | 0-30V | 570*350*800 | |
0-100A | 0-30V | 570*350*800 | |
0-150A | 0-30V | 570*350*800 | |
0-200A | 0-30V | 650*460*1000 | |
0-300A | 0-30V | 650*460*1000 | |
0-500A | 0-30V | 650*460*1300 | |
0-60V 可調線性直流電源 | 0-2A | 0-60V | 285*155*135 |
0-3A | 0-60V | 285*155*135 | |
0-5A | 0-60V | 390*160*155 | |
0-10A | 0-60V | 460*220*400 | |
0-15A | 0-60V | 460*220*400 | |
0-20A | 0-60V | 460*220*400 | |
0-30A | 0-60V | 490*260*430 | |
0-50A | 0-60V | 490*260*430 | |
0-80A | 0-60V | 570*350*800 | |
0-100A | 0-60V | 570*350*800 | |
0-150A | 0-60V | 650*460*1000 | |
0-200A | 0-60V | 650*460*1000 | |
0-150A | 0-60V | 650*460*1300 | |
0-300A | 0-60V | 650*460*1300 | |
0-500A | 0-60V | 650*650*1500 | |
0-120V 可調線性直流電源 單路輸出 | 0-2A | 0-120V | 390*220*260 |
0-3A | 0-120V | 390*220*260 | |
0-5A | 0-120V | 450*220*400 |
直流電源規 格 | 輸出電流 | 輸出電壓 | 直流電源尺寸 lwh mm |
0-120V 可調線性直流電源 單路輸出 | 0-10A | 0-120V | 450*220*400 |
0-15A | 0-120V | 450*220*400 | |
0-20A | 0-120V | 490*260*430 | |
0-30A | 0-120V | 490*260*430 | |
0-50A | 0-120V | 570*350*800 | |
0-80A | 0-120V | 650*460*1000 | |
0-100A | 0-120V | 650*460*1000 | |
0-150V 可調線性直流電源 單路輸出 | 0-1A | 0-150V | 375*220*250 |
0-2A | 0-150V | 375*220*250 | |
0-3A | 0-150V | 375*220*250 | |
0-5A | 0-150V | 460*220*400 | |
0-10A | 0-150V | 460*220*400 | |
0-15A | 0-150V | 460*220*400 | |
0-20A | 0-150V | 510*420*650 | |
0-30A | 0-150V | 510*420*650 | |
0-50A | 0-150V | 570*350*800 | |
0-80A | 0-150V | 650*460*1000 | |
0-100A | 0-150V | 650*460*1000 | |
0-150A | 0-150V | 650*460*1000 | |
0-200V 可調線性直流電源 單路輸出 | 0-1A | 0-200V | 450*220*400 |
0-2A | 0-200V | 450*220*400 | |
0-3A | 0-200V | 450*220*400 | |
0-5A | 0-200V | 450*220*400 | |
0-10A | 0-200V | 450*220*400 | |
0-15A | 0-200V | 490*260*430 | |
0-20A | 0-200V | 490*260*430 | |
0-30A | 0-200V | 510*420*650 | |
0-50A | 0-200V | 510*420*650 | |
0-80A | 0-200V | 650*460*1000 | |
0-100A | 0-200V | 650*460*1000 | |
0-150A | 0-200V | 650*560*1200 | |
0-300V 可調線性直流電源 單路輸出 | 0-1A | 0-300V | 460*220*400 |
0-2A | 0-300V | 460*220*400 | |
0-3A | 0-300V | 460*220*400 | |
0-5A | 0-300V | 460*220*400 | |
0-10A | 0-300V | 490*260*430 | |
0-15A | 0-300V | 490*260*430 | |
0-20A | 0-300V | 510*420*650 | |
0-30A | 0-300V | 510*420*650 | |
0-50A | 0-300V | 570*350*800 | |
0-500V 可調線性直流電源 單路輸出 | 0-1A | 0-500V | 450*220*400 |
0-2A | 0-500V | 450*220*400 | |
0-3A | 0-500V | 490*260*430 | |
0-5A | 0-500V | 490*260*430 | |
0-10A | 0-500V | 510*420*650 |
